GUSTARD クロック C-16、DDC U-16、 こうしたら聞けます

f:id:hamakituneta:20200116113209j:plain

我々、秘密戦隊サンレンジャーは、GUSTARD クロック DDCの使用方法をマスターした。Hamakitune研究員は、見てただけ。



まず

クロックジェネレーターGUSTARD C-16と、

DDC GUSTARD U-16を、

BNCケーブル 50Ωでつなぎます

クロック側 ジェントル、ビビットどちらでもいい、音色が違うだけ、

DDC側、 BNC入力端子 10MCLK に接続します

この時、必ず、50Ωで接続してください、

50Ωと75Ω接続端子が違います、

仮に、無理やり、接続して音が出ても、どんな不具合が起こるかわからないし、

精密機械に、そんな乱暴なことはしてはいけません



次に

DDC GUSTARD U-16を、

クロック出力 WCK、S/PDIF

 (ワードクロック、ソニーフィリップスデジタルインターフェイス

BNCケーブル 75Ωでつなぎます



DACのほうは、クロック入力、BNC端子がなければ、

カプラーを使用して、同軸デジタル端子へ 接続します

なければ、片方BNC端子、片方同軸デジタル(RCA)端子オス、

75Ωで注文します。

 ヤフオクで、出品者VOYAGER0820 が面倒見てくれます。



それから

DDC GUSTARD U-16



 デジタル出力 AES  に、

デジタルXLRケーブル 110Ωを接続

DAC

 デジタル入力 AES に、

デジタルXLRケーブル 110Ω を接続

これで完了

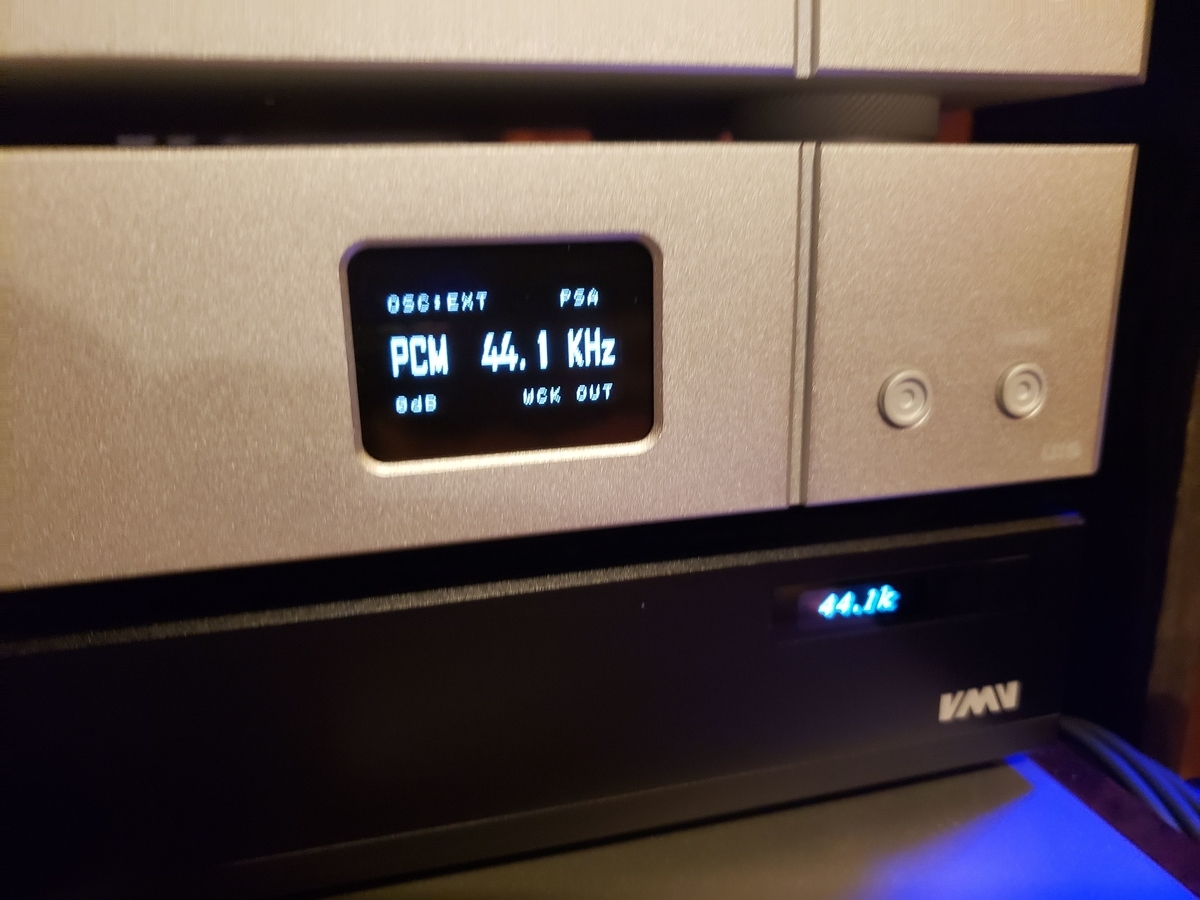

DDC U-16 左上に

OSC  INTもしくは。OSC  EXTの表示があり、

左のボタンで切り替わります、ちなみに

INT   内部クロック

EXT  外部クロック(C-16)

です、おそらく、インテリア(内部)、エクステリア(外部)だと思います



つぎに、 DDC U-16 右下に

S/P   OUT もしくは。WCK   OUT の表示があり、

左のボタンで切り替わります、ちなみに

S/P   OUT      (ソニーフィリップス(BNC)アウト)

WCK   OUT   (ワードクロック アウト)



左ボタンで EXT  外部クロック(C-16)を選択

右ボタンで、どっちか選択、おとのいいほう

これで 外部クロック(C-16)が使えます。

f:id:hamakituneta:20200116113528j:plain

よくはわからないが、AES、BNC、2本で、クロック機能が使えます。

AES、1本では変わらない。とゆうことで、何とか視聴できました。

クロックを使うと、音質は向上します。
