オーディオ スピーカーケーブル修正

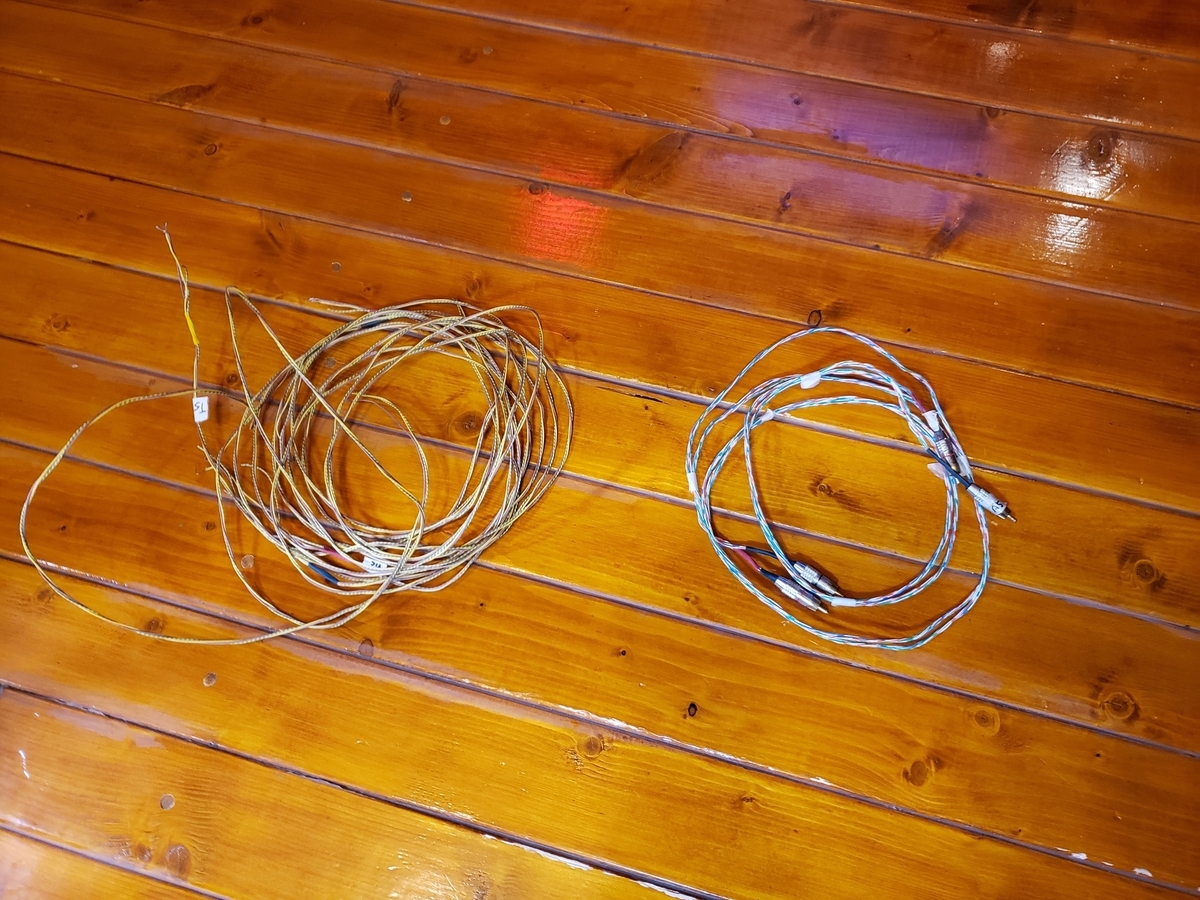

f:id:hamakituneta:20200218100058j:plain

スピーカーケーブルWE ひだり22AWG 3芯、みぎ24AWG 6芯



WADIA321ノイズ問題によって、スピーカーケーブルも修正です

私の家は、スピーカー16セット、2セットは、車庫と台所、1セットは未接続、2セットは、のける予定、残り11セット

ちなみに、16セット中7セットは、プロフェッサーIとT研究員のスピーカーです

10時間以上かけて、5セット完了です。

f:id:hamakituneta:20200218100142j:plain

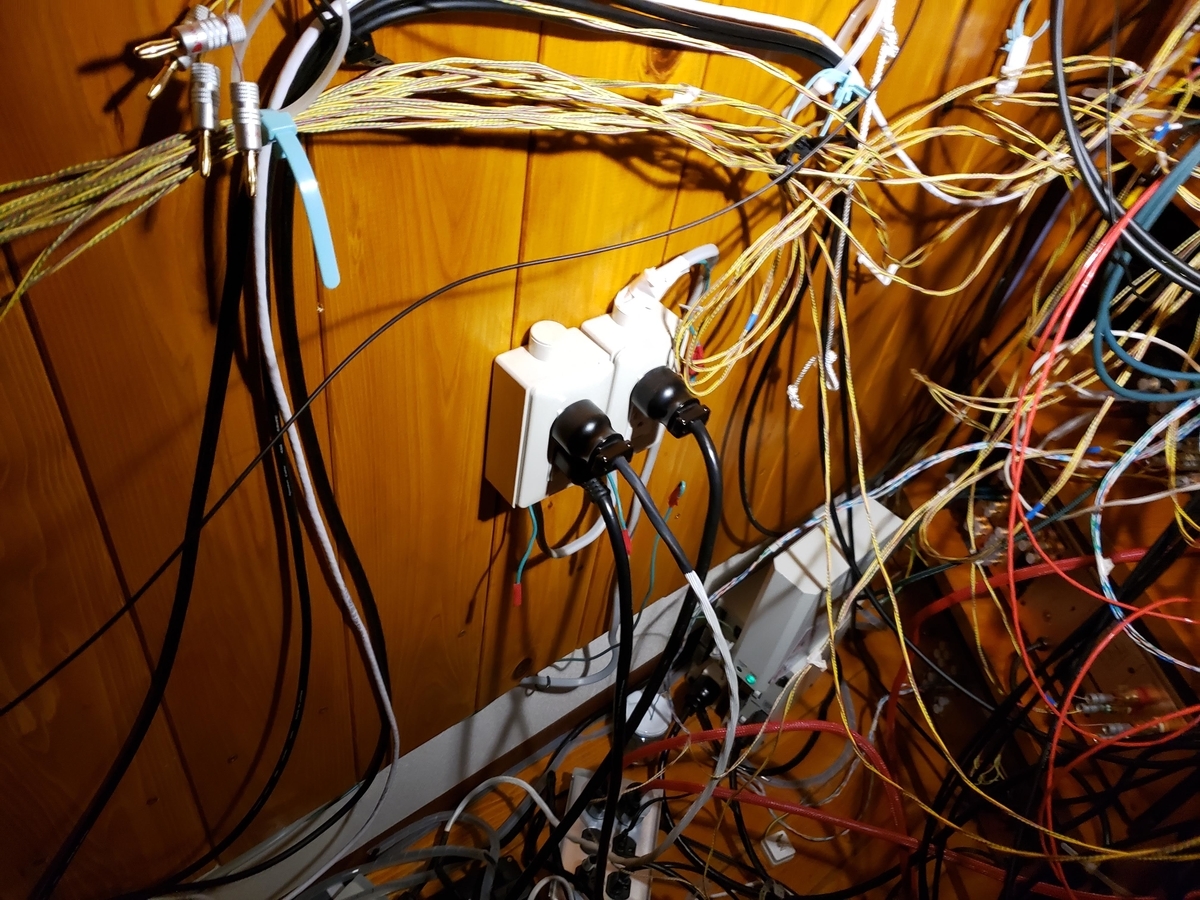

施工前 みぎにセレクタ

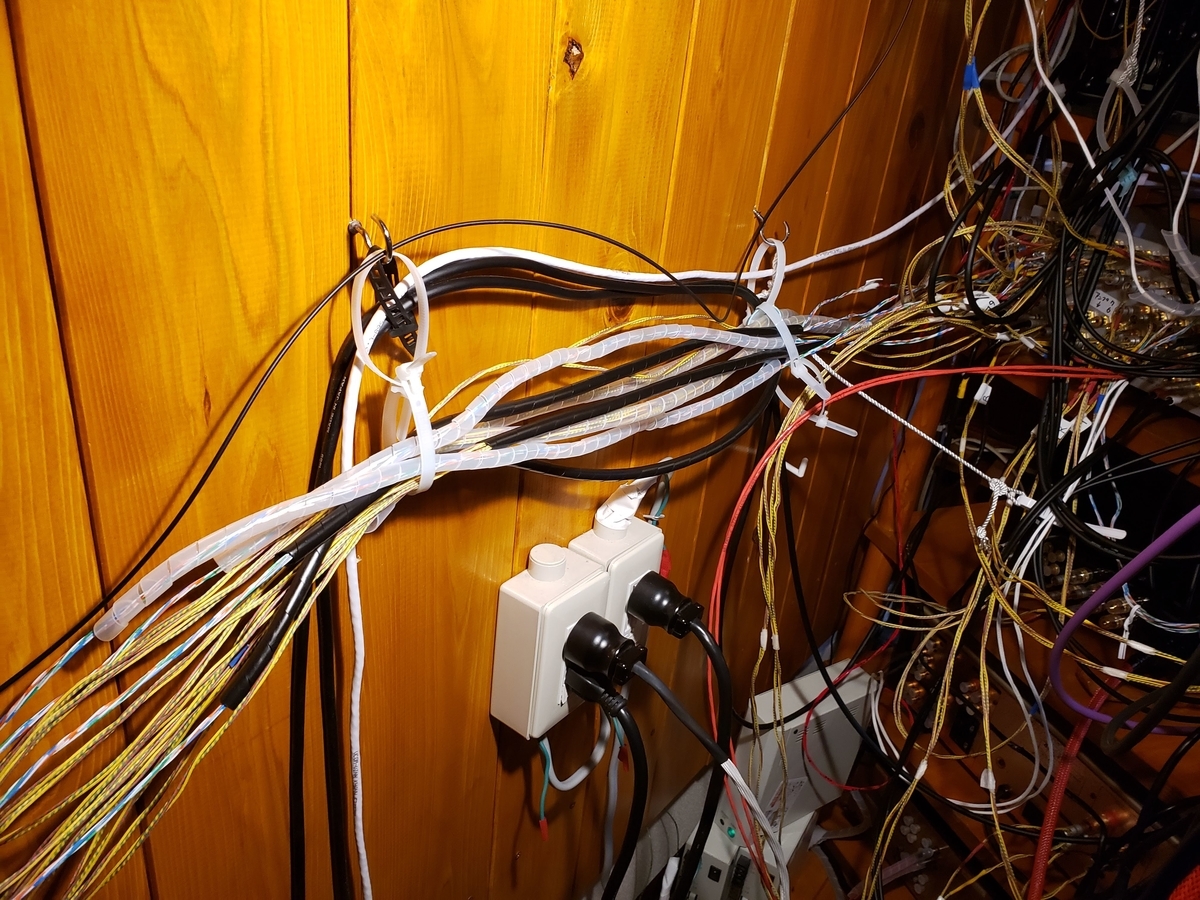

f:id:hamakituneta:20200218100210j:plain

完了 みぎにセレクター、絡まり防止にスパイラルチューブ(1m90円くらい)



 スピーカーケーブルは一応、WE(ウエスタンエレクトリック)です、

最下層のものですが、音はいいです、

グーグル先生によると単線でも太いのがいいとか、

22AWGなら1mまでとか記述がありましたが当然無視、



しかし線が細いので断線すると探すのが大変、おまけにノイズも出たら、

ノイズ地獄に逆戻り、年中行事なので、又来やがりましたかです、

今はノイズ対策も確立され、ノンシールドケーブル→シールドケーブル、

これでほとんど解消、かかってきなさいなのです。



とにかく、音質向上と、断線によるノイズ対策です、

WE 22AWG 3芯ケーブルは、1芯→3芯に、

WE 24AWG 6芯ケーブルは、1芯→3芯に、



スピーカーケーブル 規格は、

WE22AWG 3芯 直径0.644mm 断面積 0.3255スケ 3芯で、0.98スケ

これは、17AWG(1.038スケ)に相当

WE24AWG 6芯 直径0.511mm 断面積 0.2047スケ 3芯で、0.61スケ

これは、19AWG(0.652スケ)に相当

スケ:SQスクエア、断面積、mm2、

 f:id:hamakituneta:20200218100322j:plain

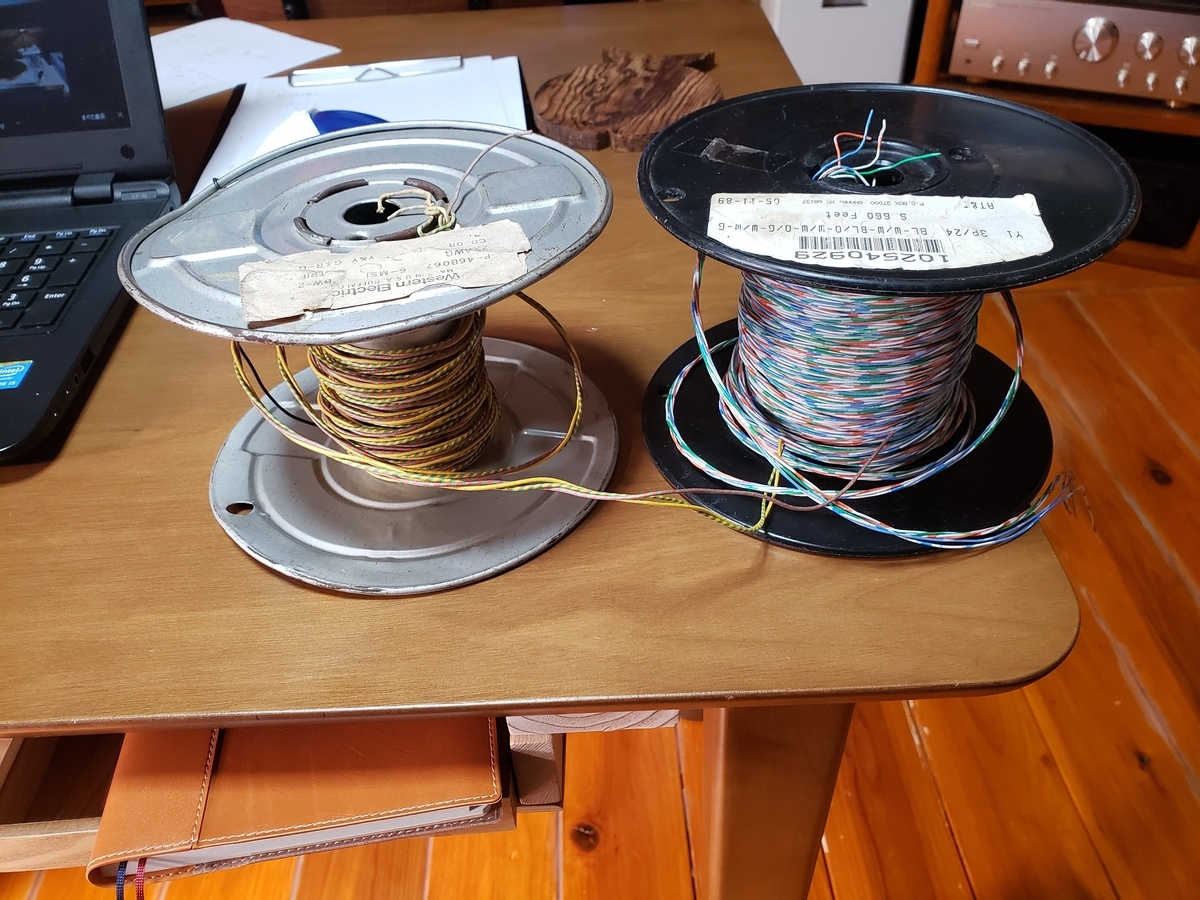

ひだり残り少ない、22AWG

f:id:hamakituneta:20200218100400j:plain

ひだりから、

ベルデン8470、 16AWG(1.31スケ)

22AWG 3芯、3芯で、0.98スケ

24AWG 6芯、3芯で、0.61スケ



ベルデン8470が、16AWG(1.31スケ)なので、22AWGは近いが、24AWGはどうか、

気に入らなければ、また、最終的にベルデン8470になったりして、取り回しもよくて、扱いやすい、何より、懐にやさしくて、見た目がいい、しかし音質劣化は耐えられないかもしれない。今の機材ならベルデン8470でも十分なのか、わからない。



とりあえず、小さなことから一歩ずつなので、1セット分取り出せません、絡まってからまって、無理をするとキンクして切れるので、7セットのけました、のけるのに2時間、ベルデン8470なら1セットでできるのに、ちなみに約5m、約10mが2セットあとは5m以内です。

 f:id:hamakituneta:20200218100503j:plain

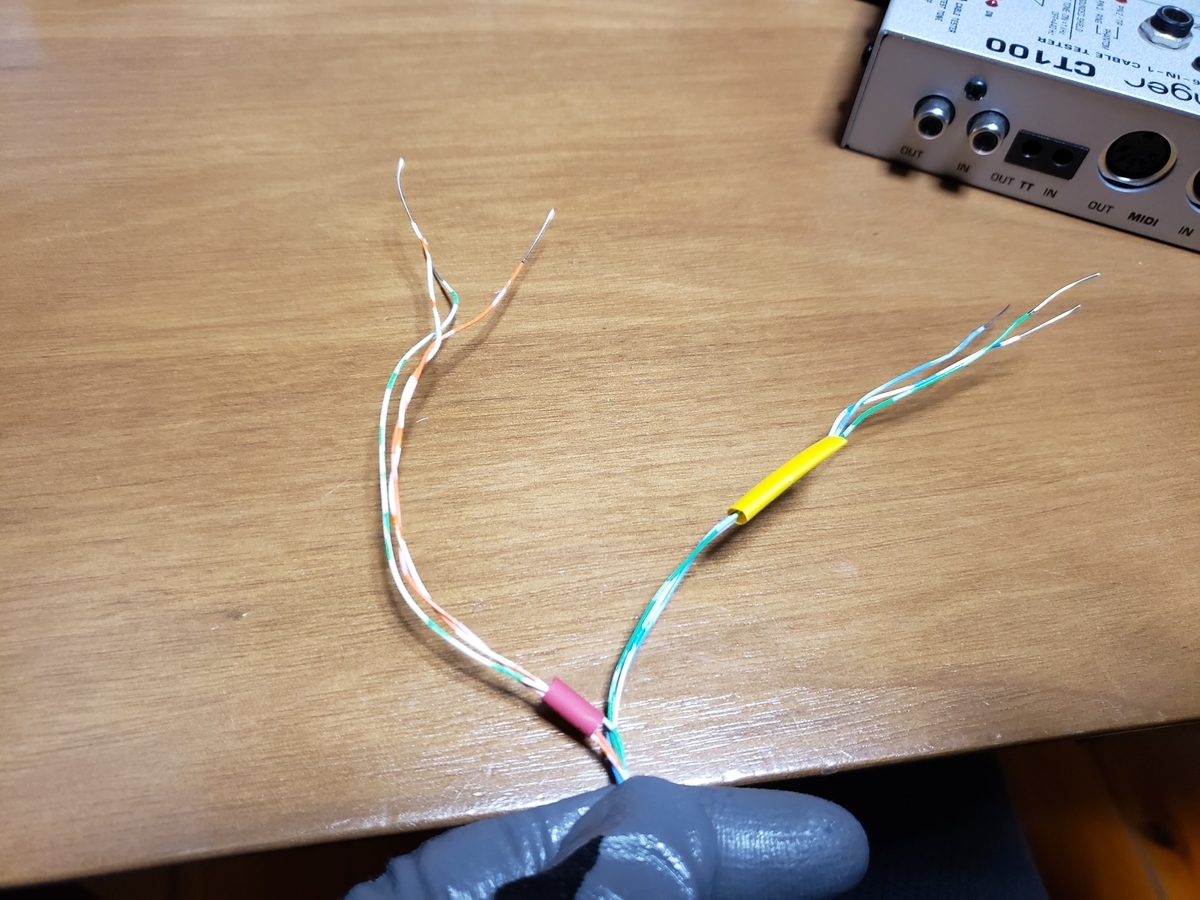

24AWG 施工前

f:id:hamakituneta:20200218100542j:plain

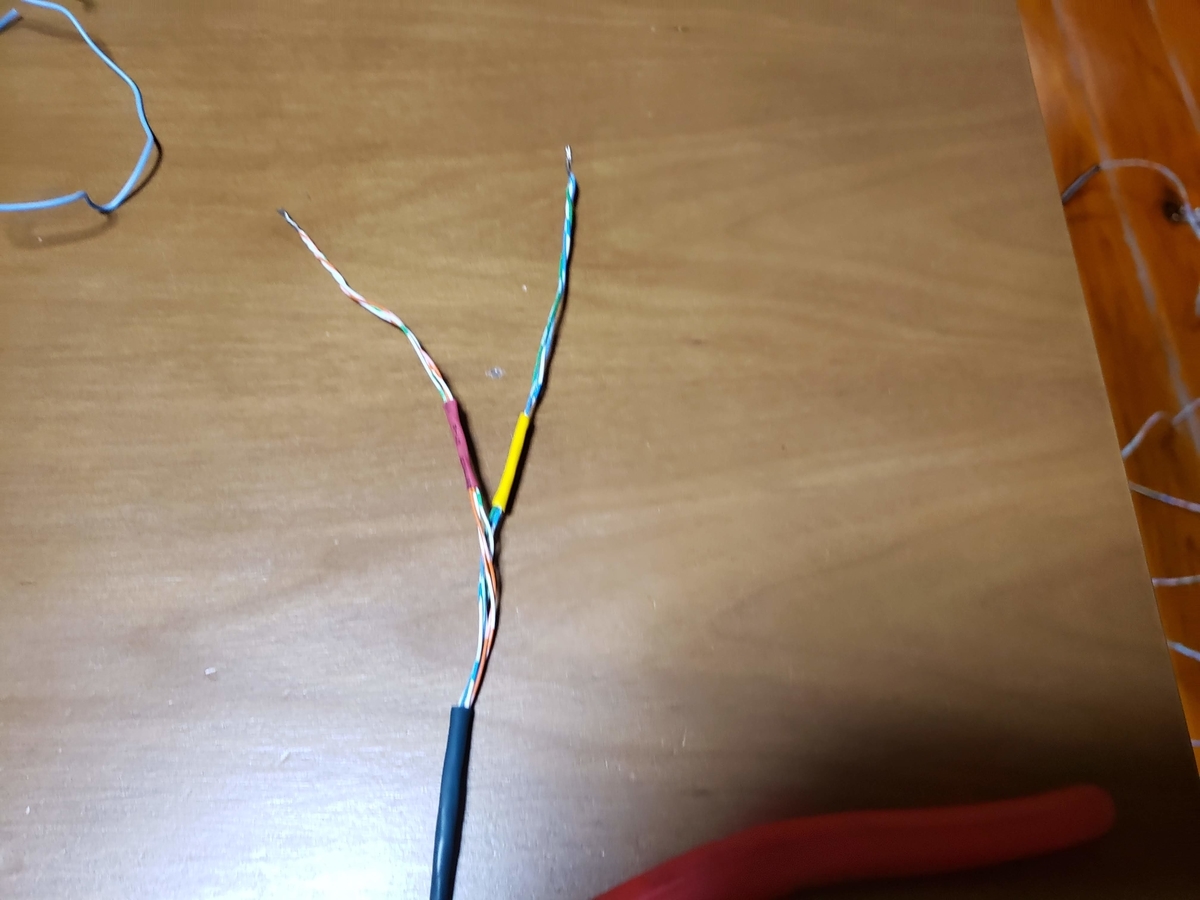

24AWG 3芯に

f:id:hamakituneta:20200218100610j:plain

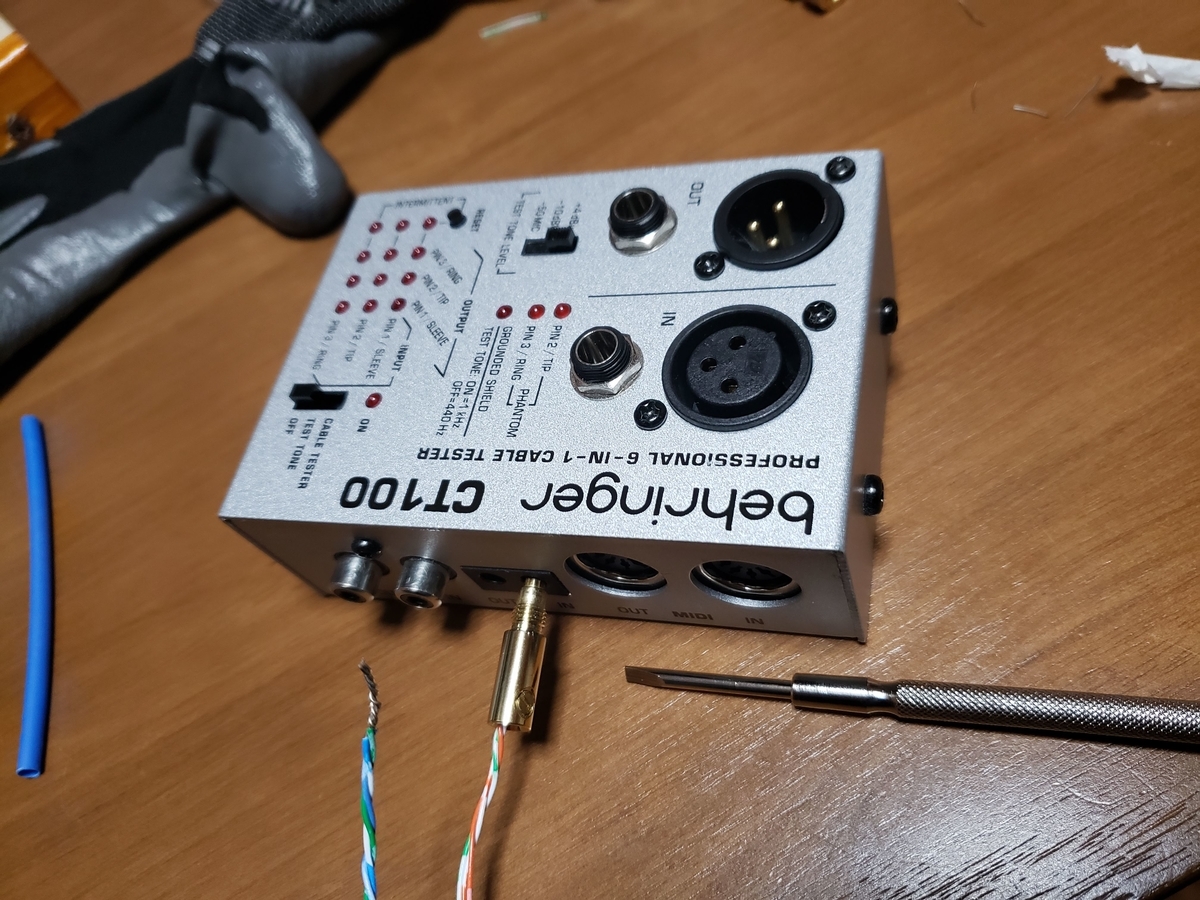

24AWG 3芯 バナナプラグ取付、マイナスドライバー細いうえに、結構力ずく、滑って指にぶっささり、じくじくと血が出ます、何回かやると、手袋をするようになりました、さらにベリンガーのチェッカー入手で、より安全になりました、



WE22AWG 3芯ケーブルは、残りわずかです、ケーブル長は2倍になるので、よく考えて作ります、ちまちま、ちまちま、休憩食事をはさみながら、日付が変わったころ、5セット完了です、1セットは前に作っていたので、計6セット。

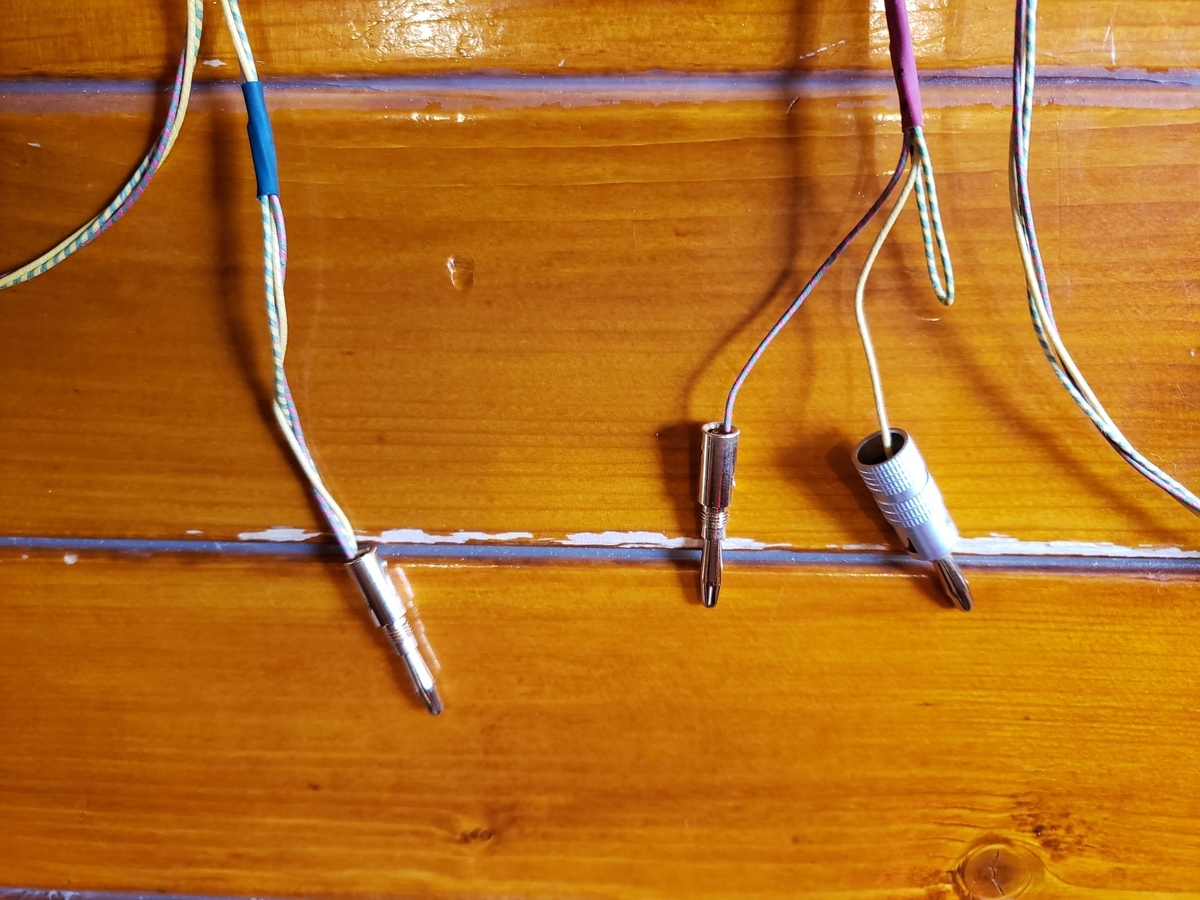

f:id:hamakituneta:20200218100706j:plain

22AWG ひだり 3芯完了、みぎ 施工前 1芯、折れそうで折れない気が付いたらおれてる、なんのこっちゃ

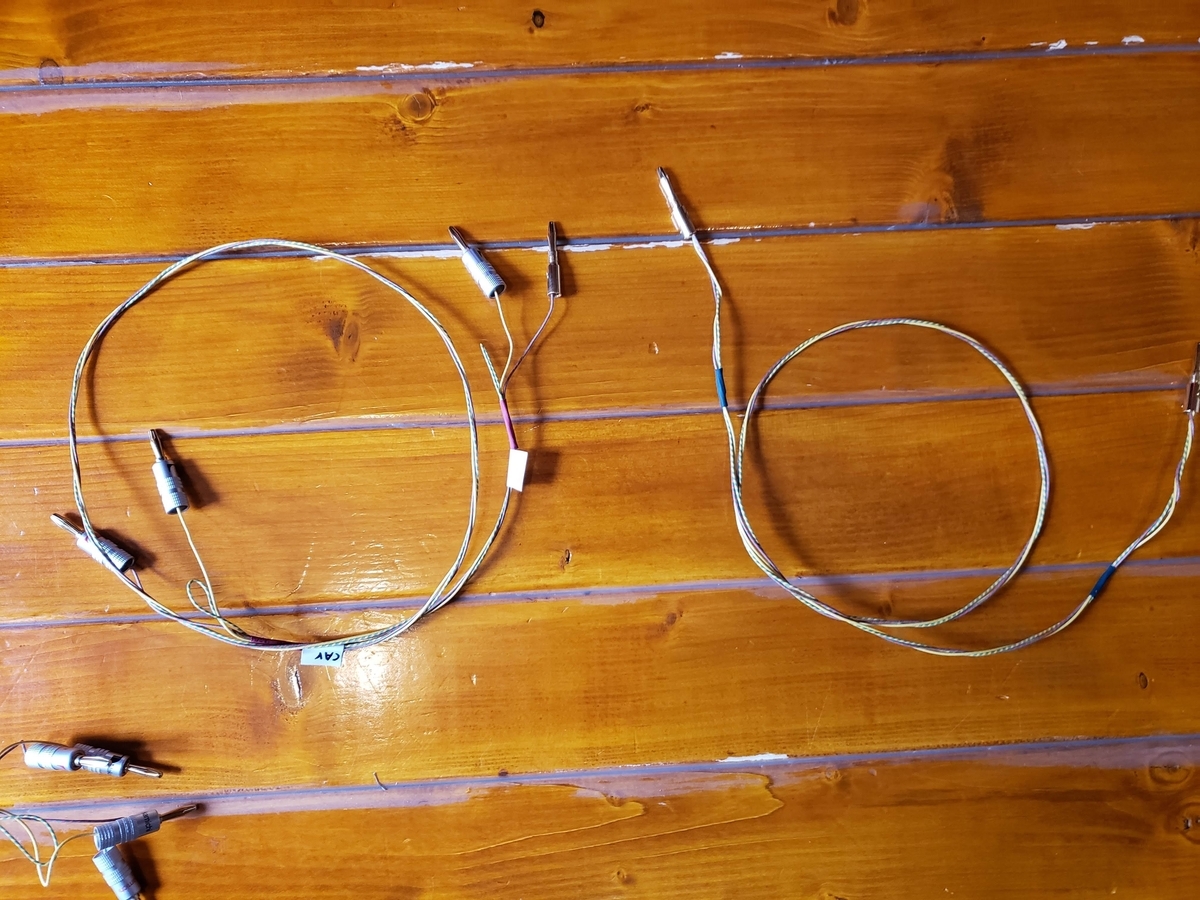

f:id:hamakituneta:20200218100743j:plain

22AWG 3芯 ひだり施工前、みぎ完了

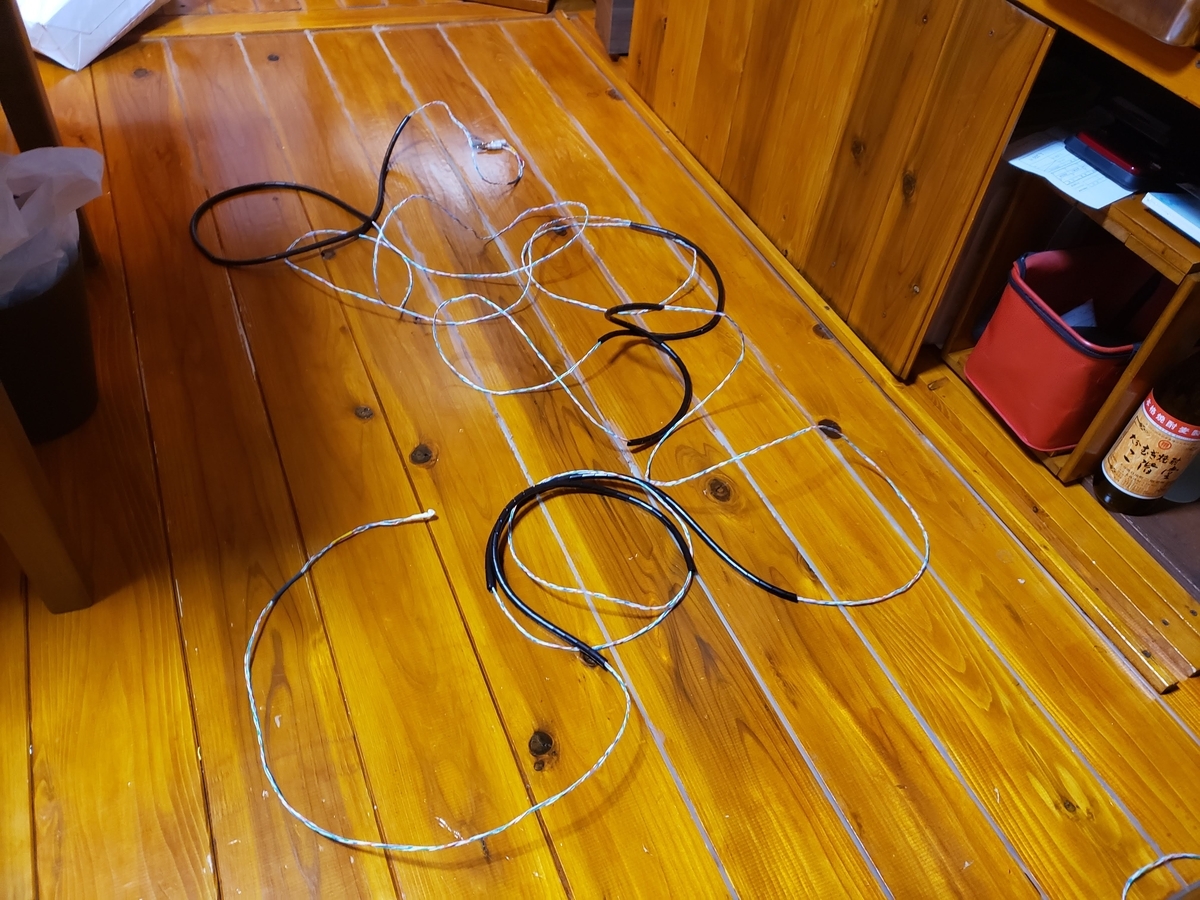

f:id:hamakituneta:20200218100841j:plain

施工完了1セット分、10m、5mだいたい、絡まり防止にスパイラルコード巻き付け、

1m巻き付け予定、手間がかかるので、30cmくらいに変更



ここで気が付きます、アンプ→セレクターのスピーカーケーブルもある、アンプ7台中2台は対策済、あと5台あります、次の日6時間かけて3セット完成です、つかれた、もういいわ、



f:id:hamakituneta:20200218101423j:plain

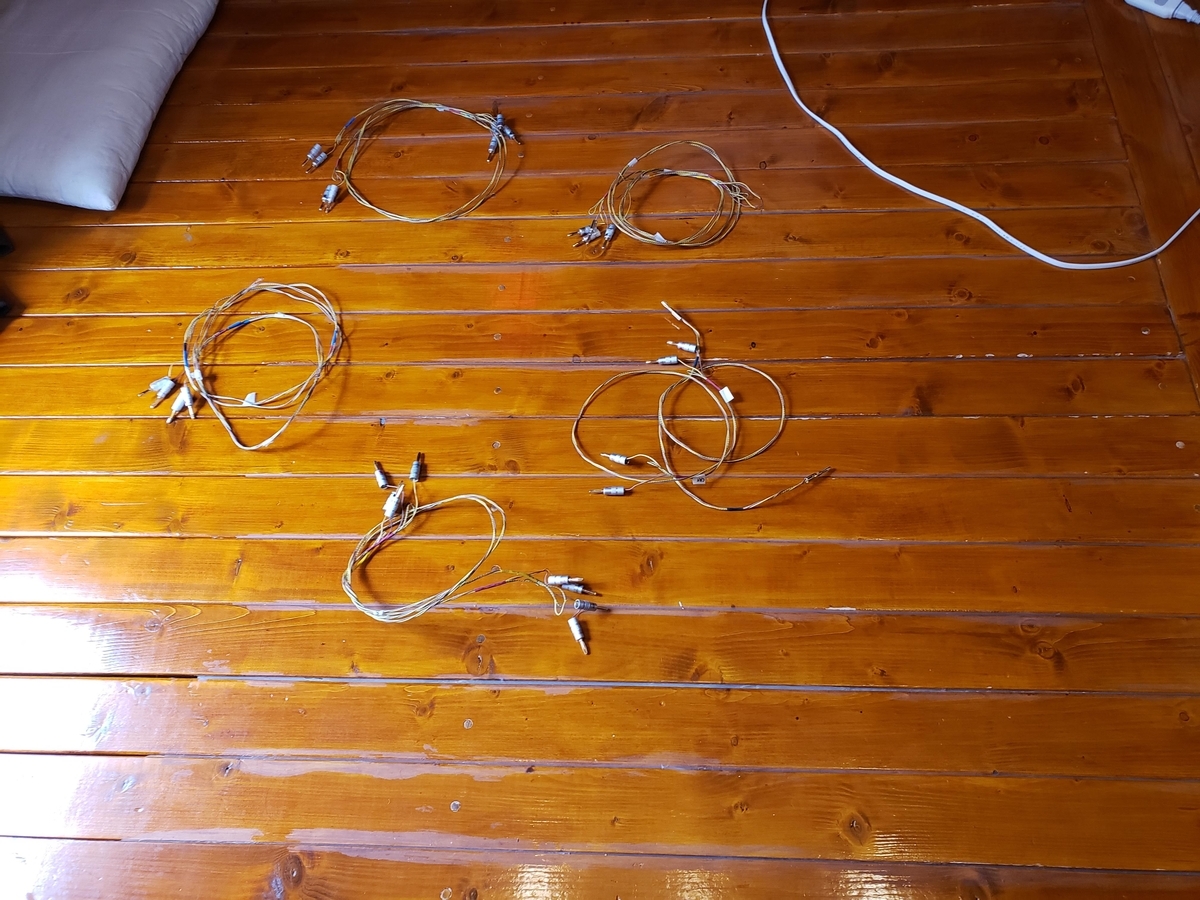

5セットまだ

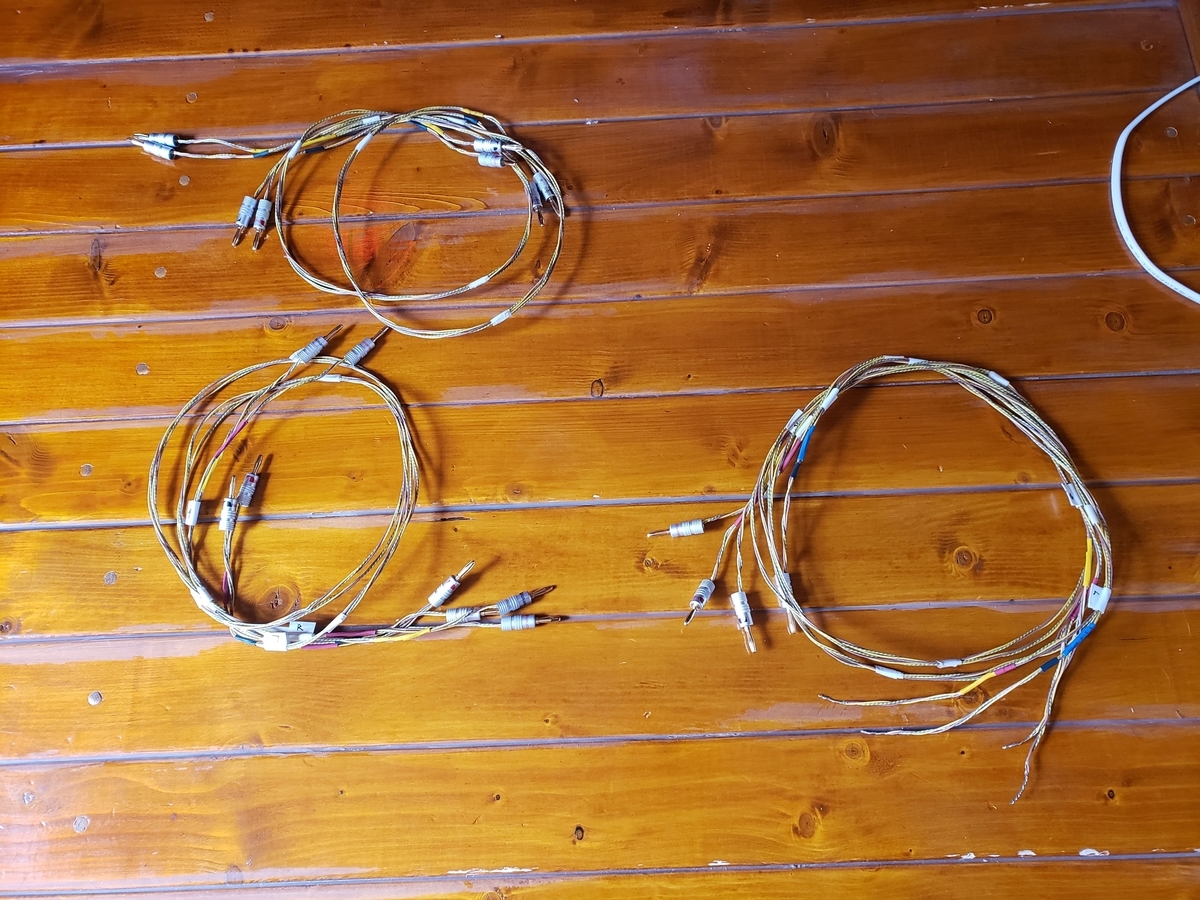

f:id:hamakituneta:20200218101446j:plain

3セット完了、ここでギブアップ

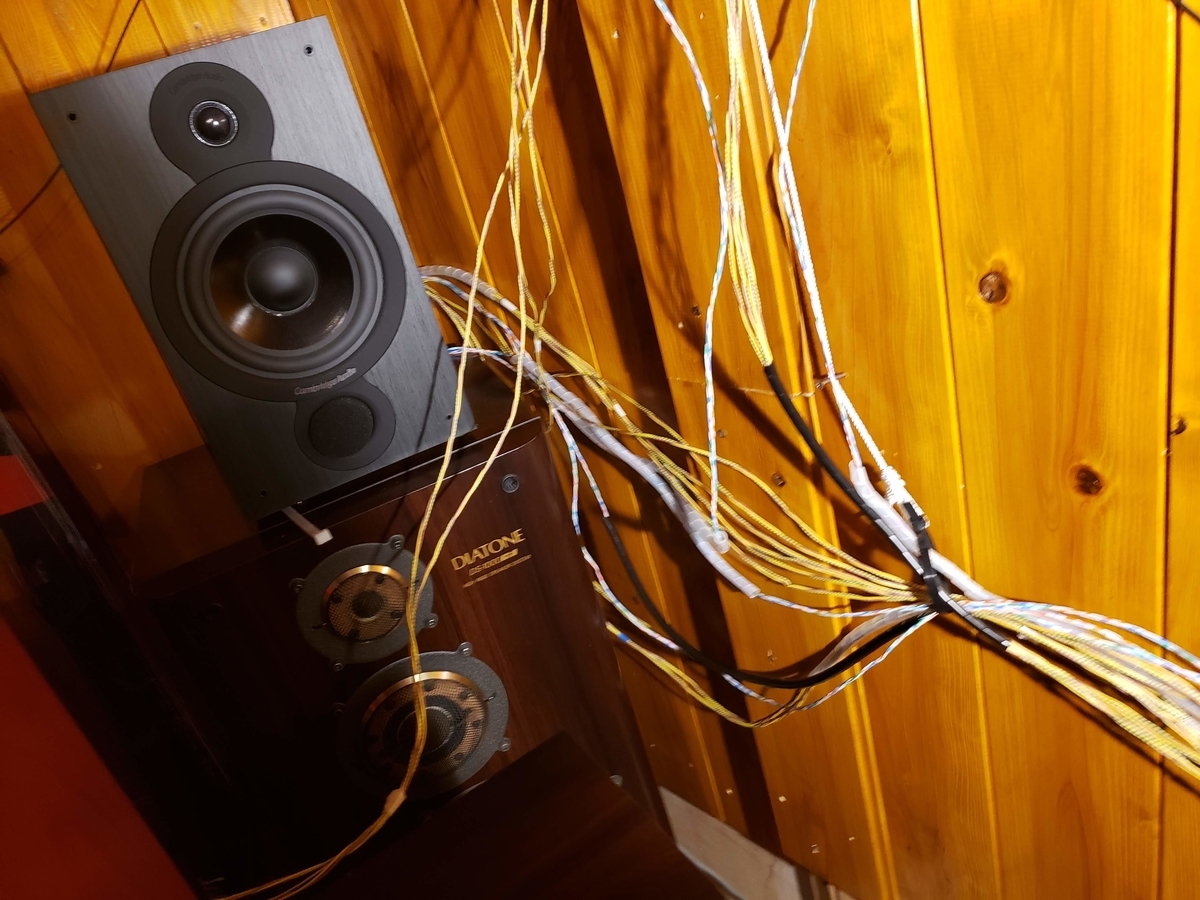

f:id:hamakituneta:20200218101018j:plain

施工完了

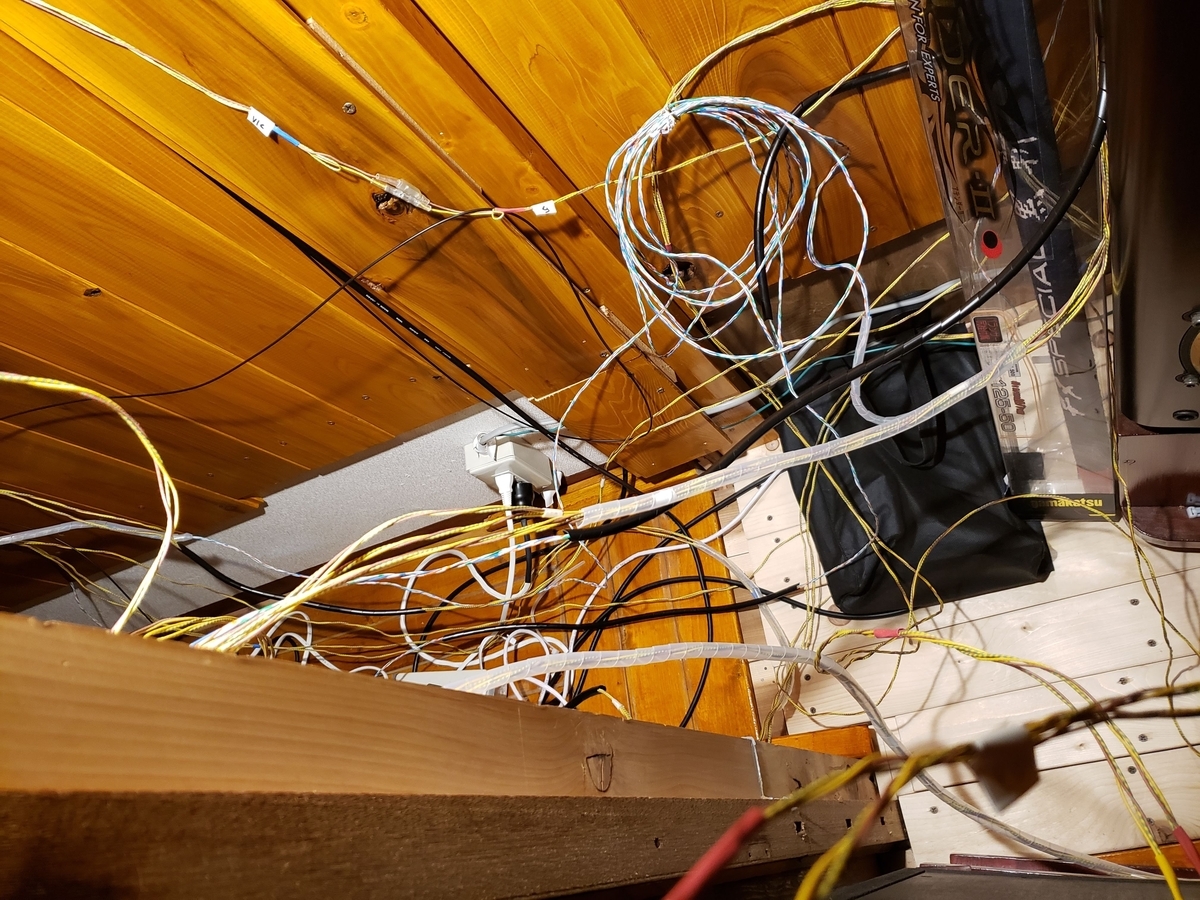

f:id:hamakituneta:20200218101123j:plain

施工完了

f:id:hamakituneta:20200218101148j:plain

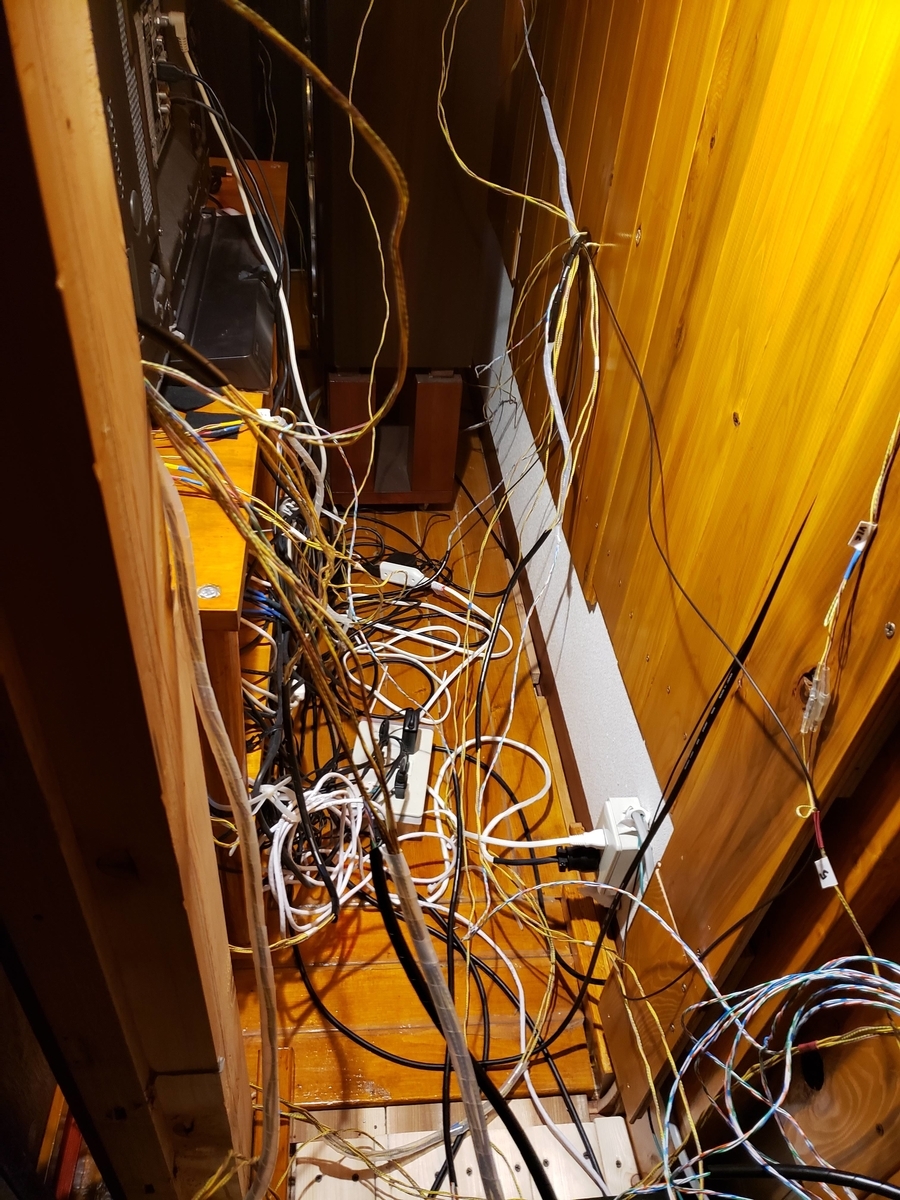

施工完了 TV背面、いやあ、よくなりました。



視聴しました、少し奥行きが出たくらいで、

ようわからん、なんでやったの
